پایش لحظه ای ، پایش آنلاین محیط زیست

توضيح اشکال نقشه ها و نمودارها


الف ) بلوک دياگرام معماري ساخت نرم افزار
توضيح :
در تصوير فوق نحوه ارتباطي يک data collector با data reporter و همچنين عملکرد Data Collector به تصوير کشيده شده است.ذيلا به شرح مختصري از بلوک دياگرام فوق ميپردازيم.
بلوک دياگرام فوق از سه قسمت اصلي تشکيل شده است :

In site
:
    اين قسمت به تشريح ساختار نرم افزار هسته Data Collector و عملکرد آن ميپردازد .همانطور که در تصوير مشخص گرديده اطلاعات از انواع سنسورهاي آنالوگ به اطلاعات ديجيتالي تبديل ميشود و روانه واحد پردازشگر اطلاعات ميگردد.اين واحد با زير مجموعه هايي همچون DLC (Data legality controller) و AC ( Alarm controller ) و IDC ( Incoming Data Calibrator) در ارتباط است و توسط اين مدولها عمليات صحه گذاري بر روي اطلاعات دريافتي از سنسور همچنين تبديل اطلاعات عددي دريافت شده از مبدل آنالوگ به    ديجيتال به اطلاعات واقعي توسط نمودار هاي کاليبراسيون سنسورها و در نهايت کنترل وقوع آلارم و مديريت بحران را انجام خواهد داد ماحصل اطلاعات پردازش شده به واحد ديتا کالکتور براي ذخيره سازي در DB محلي و همچنين Mirror DB ارسال ميگردد اين واحد چنانچه گزارش آلارمي از واحد PU براي يک ديتا دريافت کند علاوه بر ارسال آن داده براي ذخيره سازي آنرا به واحد ذخيره سازي آلارمها SMS Spooler ارسال مينمايد واحد ديگري بنام SMS scheduler در زمانبندي قابل تعريف توسط کاربر اقدام به ارسال SMS خواهد نمود.در نهايت پس از اعمال همه مديريتها بر روي سيگنالهاي دريافتي حاصل اطلاعات پردازش شده براي ارسال به هسته دوم روانه بخش Intermediate Data Replicator با متد Publish خواهد شد اين مدول اطلاعات را براي يک واحد توزيع کننده ارسال خواهد نمود و در واحد توزيع کننده ديتا خواهيم توانست هر تعداد Data Reporter مسقر بر روي اينترنت را با اطلاعات جديد دريافتي از سايت بروز نمائيم.

Internet:

در اين قسمت علاوه بر distributor که در بالا توضيح داده شد مدولهاي هستهDR(Data Reporters ) نصب ميگردند اين مدولها از طريق DB خود که بکمک توزيع کننده اطلاعات دائما در حال بروز شدن ميباشد اطلاعات دريافتي را تبديل به انواع گزارشات مورد نياز سازمان نموده و آنها را تحت وب به نمايش خواهد گذاشت .آنچه مسلم است اين مدولها در ديتا سنتر هاي قوي بر روي اينترنت نصب ميگردند و مشکلات ضعيف بودن پهناي باند در سايت و يا قطع بودن آن به اين صورت از بين خواهد رفت.آنچه از سايت براي DR انتقال داده ميشود چند عدد از نوع Float ميباشد که حجم دادهاي بسيار پائيني دارد ولي آنچه از طريق DR براي کارشناسان ارسال ميگردد انواع نمودارهاي گرافيکي خواهد بود که حجم داده هاي نسبتا زيادي دارند اما با توجه به محل قرارگيري DR بر روي Back bone ( شاه راه هاي اطلاعاتي اينترنتي )مشکل سرعت انتقال داده حل گرديده است.

ب) تصاويري از قسمتهاي مختلف

انواع نمودارهاي هسته Data Collector

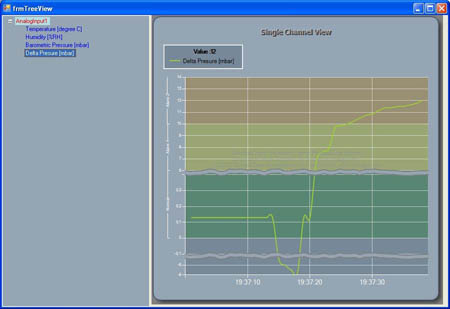

نمودار با ساختار درختي هوشمند

اين نمودار به طور خودکار ميتواند رنجهاي بسيار پائين و بسيار بالاي نوسانات را به طور دقيق نمايش دهد

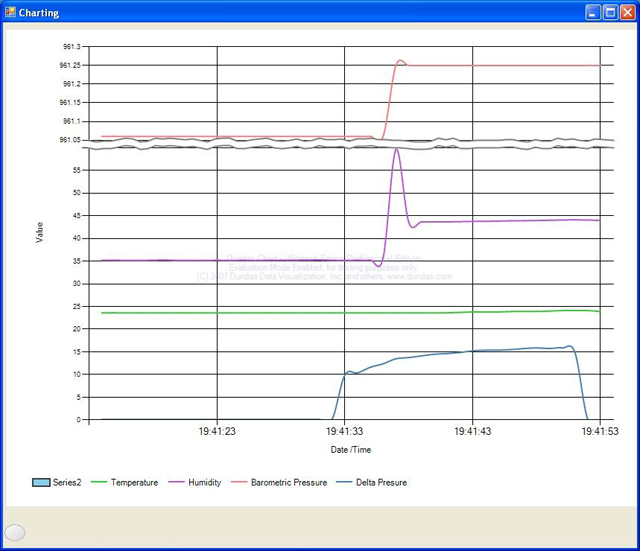

نمايش چندين Trend با رنجهاي بسيار متنوع در يک چارت :

تنظيم scale اتوماتيک چارت براي ترندهاي مختلف بصورت اتوماتيک با توجه به نوسانات ترندهاي موجود در چارت صورت ميگيرد.



نمودار سيگنالهاي 20 .. 4 ميلي آمپر مستقيم دريافتي از سنسورها / آنالايزرها

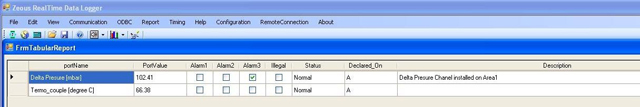

گزارشات جدولي

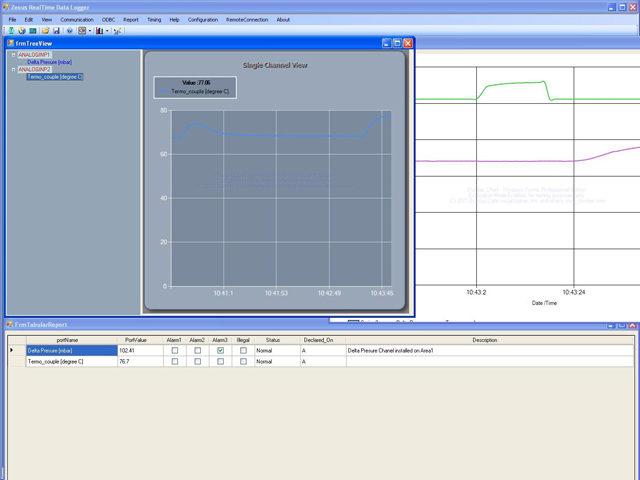

نمودارهاي ترکيبي همزمان

اين نرم افزار با بهره گيري از روش Multi Treading براحتي ميتواند چندين نمودار و گزارش را بصورت همزمان نمايش دهد. وجود چندين گزارش در کنار هم ميتواند کارشناسان را در شناخت آماري و محاسبات مربوطه ياري دهد



انوع گزارشات تحت وب

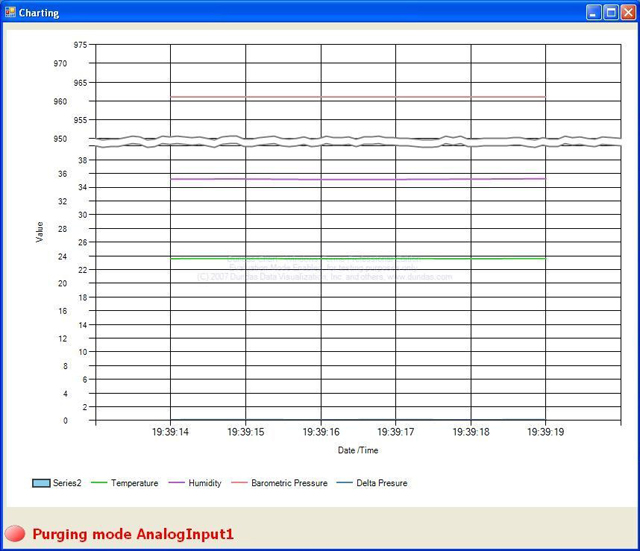

o نمايش ترندها در حالت Purging Mode در زماني که سيستم Multiplexing فعال است.



تعريف Purging Mode :
در حالت Multiplexing سيستم قبل از سوئيچ کردن به سنسور جديد ابتدا گاز خنثي به آنالايزر ميفرستد تا آنالايزر براي اندازه گيري همان گاز / آلاينده از منبع ارسال کننده جديد آماده شود در اين مدت کليه ترندها مقادير قبلي خود را تکرار ميکنند

انواع گزارشات تحت وب

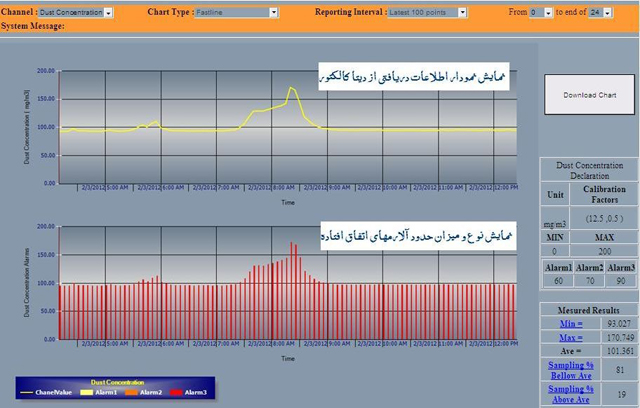

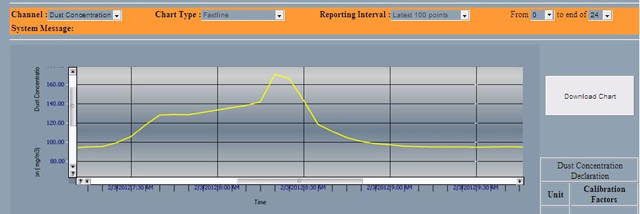

نمونه گزارش اصلي

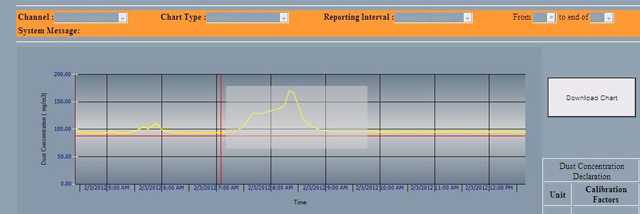

انتخاب يک محدوه از گزارش براي بزرگنمايي



حاصل بزرگنمايي

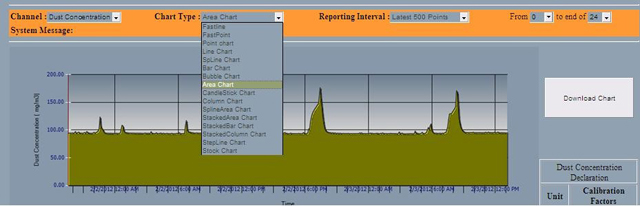

انواع گزارش بصور مختلف

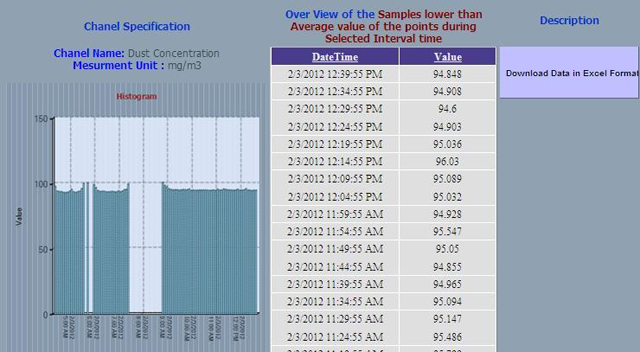

مشاهده انواع هيستوگرامها

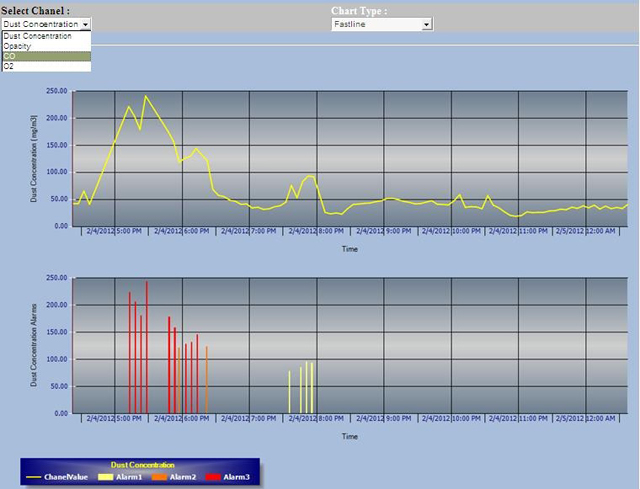

انتخاب کانال مورد نظر براي پايش از طريق وب

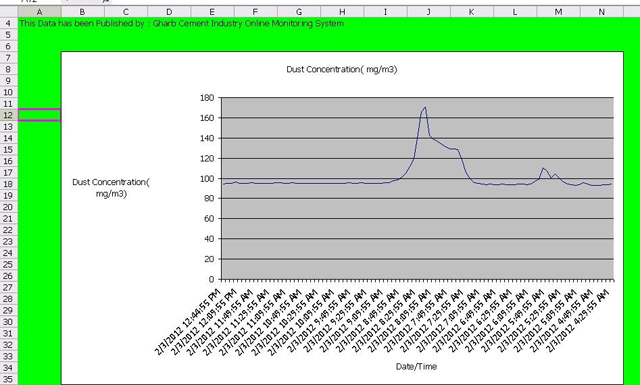

نمونه دانلود شده گزارش با فرمت Excel و نمايش در محيط Excel

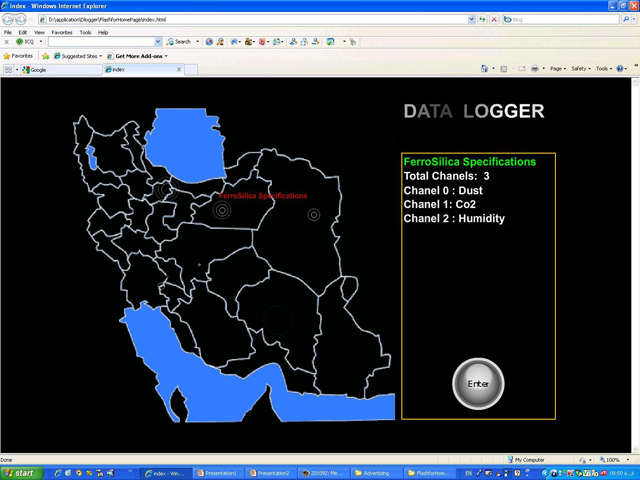

امکان دستيابي به نقاط مختلف از طريق Google Map و يا درگاه پايش

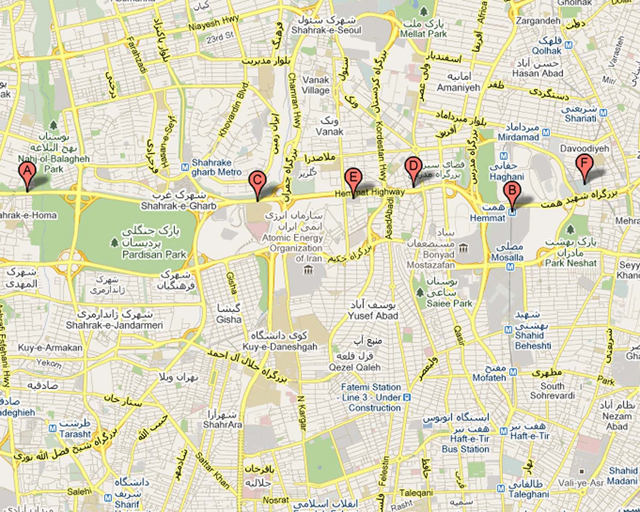

امکان نمايش نقاط تحت پايش در Google map
